钣金加工件放样图又称为“放大样”，是按照施工图（视图）的基本要求或构件的主体形状，遵循正投影原理，将构件按中性层或里皮尺寸画在放样台、纸板或钢板上所得的单线图，画放样图的过程即为放样。

钣金加工件视图的审核方法有哪些

假如钣金加工件的视图或样图的画法出错，展开图再按照这种方法来绘制，在下料后组成制件时就会在品质上出现问题。所以，在钣金生产中，需要对视图进行审核，长江的审核方法有“形体分析法”、“线面体分析法”或者两种方法结合起来，从点、线、面的投影原理，确定视图的正确性，纠正样图的错误所在，保证钣金制造合格。

钣金加工剖视图怎样理解，剖视工程图怎么看

钣金加工件生产之前，有一个工程图绘制工序，剖视图又是其中一部分。钣金加工剖视图用于表达工件的构造，内部构件的形状用虚线表示，也就是说剖切面切零件，把观察者和剖切面部分 移去，其余部分投影所得面即为剖视图。

钣金加工件的局部视图和斜视图

钣金加工件的的局部视图由某一面投影而得，并不是完整的基本视图，可作为尚未表达清楚视图的补充；当工件向不平行于任何基本面投影而得的视图时，可得到斜视图。

钣金加工件的基本视图与尺寸标注

钣金加工件图纸制作内容包括了基本视图和尺寸标注这两项，作为入门基本技术，难度不高，却在生产精密钣金件中起到重要作用，掌握并熟知工艺标准是工程师的工作内容。

钣金加工几何作图：投影与三视图的形成

钣金加工在量产之前，先由工程部制作工程几何图，顺利获得图纸参数拟定要生产的钣金加工件各种参数、形状和工艺要求。很多刚入门的钣金工程师可能对作图知识不太分析，这里从投影和三视图的形成进行分析。

认识钣金加工工艺的四种常见视图

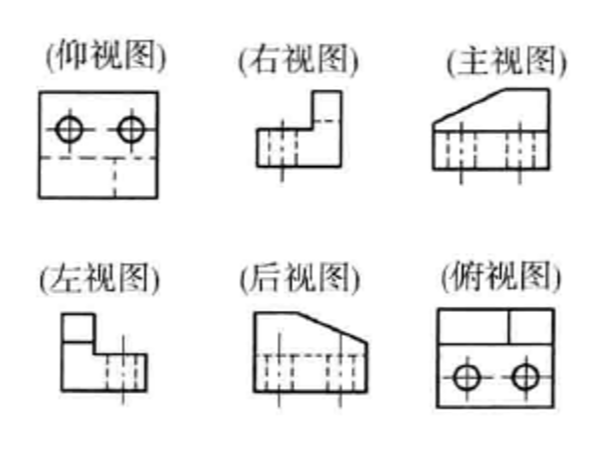

在钣金加工工艺里面，有四种常见的视图，分别是基本视图、向视图、斜视图。在 ■澳门十大棋牌排行榜最新■澳门十大棋牌排行榜推荐 ，每一个工程师都虚心好学，秉承为客户提供高质量产品，节约生产能耗的理念，从认识工艺视图开始。
